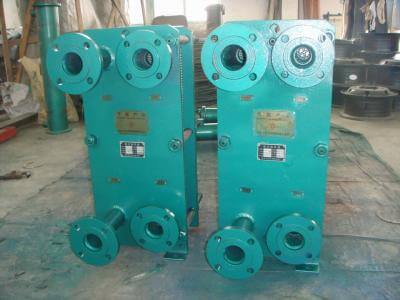

BR0.05型板式換熱器
發布時間:2021-01-26 19:09:40 人氣:324 來源:本站
一
型號Model BR0.05
單片有效面積Active Area Per Plate 0.05 m2,
板片波紋深度Nominal plate gap 3.1mm
板片厚度Thi ckne ss 0.5mm
板片角孔尺寸Port dim 32mm
流量Max flow rate 32M3/H
接管口徑Connection diameter DN25
工作壓力Working pressure 0.6MPa、1.OMPa
二

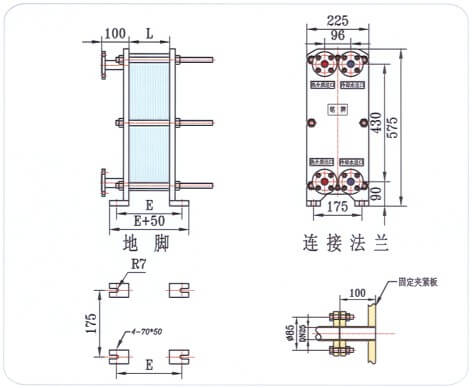

型號 type | 換熱面積 area(m2) | 板片數 number of plates | L | E | 重 量 Fweight(Kg) | 流 量 Flow rate(m3/H) |
BR0.05-A | 0.5 | 10 | 36 | 126 | 52 | 3 |
BR0.05-C | 5 | 100 | 360 | 450 | 89 | 32 |
◆A為組裝面積,C為組裝面積
◆壓緊尺寸L(mm):L=(3.6±0.2) x 板片數
◆水流量是按單流程
◆保留數據更改的權利,以上數據僅供參考
三、板式換熱器介紹
板式換熱器是由框架
框架包括一個固定壓緊板和一個活動壓緊板,由上導桿與下導桿支承
傳熱板片是板式換熱器的核心部件之一
在波紋板片的密封槽上裝有密封墊片
四、板式換熱器板片材質:
*不銹鋼SUS304 SUS316L
凈水
*工業純鈦及鈦鈀合金Ti tanium and Pal ladium
海水、鹽水、鹽化物
*哈氏合金Hadtelloy Alloy
濃硫酸、鹽酸
*鎳Nickel
高溫高濃度苛性鈉
五、板式換熱器墊片材質:
*丁腈橡膠NBR
水
*高溫橡膠BNBR -
高溫礦物油
*三元乙丙EPDM
熱水
*氟橡膠 Viton/Fluorine Rubber
強酸
*氯丁橡膠NEOPRENE
酸
*硅橡膠Silicon Rubber
高溫和某些腐蝕性介質 一65-200℃
六
*板片帶有增壓的新型導流區設計是在板片導流區流速較大的地方采用多路通道增加壓力
*板片高強度掛口設計是在掛口處增加花紋設計
*板片中間部位板槽設計足把板片內部的連續波紋斷開
*板片互鎖設計是在板片的四角壓制特殊的機械互鎖結構
*板片密封墊片全部采用免粘貼搭扣形式,減少運行維護成本
七、板式換熱器的技術優勢和特點:
*傳熱系數高:傳熱板片上的特殊波紋設計
*經濟性:相同換熱量的前提下
*可調整性:只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊:在相同換熱量的前提下
*易于潔洗維修
八
(1)冷
(2)冷
(3)冷、熱介質的流量或其中一種的流量
(4)冷
(5)板式換熱器固有特性
