BR0.5型板式換熱器
發布時間:2021-01-26 19:15:44 人氣:420 來源:本站
一
、BR0.35板式換熱器技術參數:型號Model BR0.35
單片有效面積Active Area Per Plate 0.35m2
板片波紋深度Nominal plate gap 3.5mm
板片厚度Thi ckne ss 0.6mm
板片角孔尺寸Port dim 100mm
流量Max flow rate 120M3/H
接管口徑Connection diameter DN100
工作壓力Working pressure 0.6MPa、1.OMPa、1.6MPa

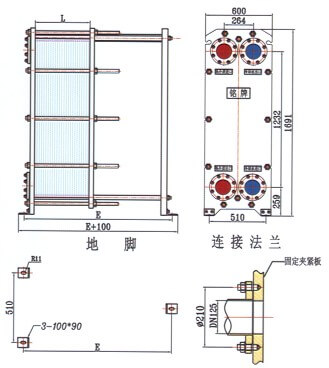

二、BR0.35板式換熱器設備外形尺寸:
型 號 | 換熱面積 area(m2) | 板片數 number of plates | L | E | 重 量 Fweight(Kg) | 流 量 Flow rate(m3/H) |
BR0.5-A | 30 | 60 | 264 | 1100 | 942 | 68 |
BR0.5-C | 90 | 180 | 792 | 1600 | 1404 | 253 |
◆A為組裝面積,C為組裝面積
。◆壓緊尺寸L(mm):L=(4.1±0.2) x 板片數
◆水流量是按單流程、板問流速為0.4m/s時計算的
◆保留數據更改的權利,以上數據僅供參考
三
板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成
框架包括一個固定壓緊板和一個活動壓緊板
傳熱板片是板式換熱器的核心部件之一。波紋板片通過一次壓制成型
在波紋板片的密封槽上裝有密封墊片,密封墊片設計成雙道密封結構
四
*不銹鋼SUS304 SUS316L
凈水、河川水
*工業純鈦及鈦鈀合金Ti tanium and Pal ladium
海水、鹽水
*哈氏合金Hadtelloy Alloy
濃硫酸
*鎳Nickel
高溫高濃度苛性鈉
五
*丁腈橡膠NBR
水
*高溫橡膠BNBR -
高溫礦物油
*三元乙丙EPDM
熱水
*氟橡膠 Viton/Fluorine Rubber
強酸
*氯丁橡膠NEOPRENE
酸
*硅橡膠Silicon Rubber
高溫和某些腐蝕性介質 一65-200℃
六、板式換熱器設計理念:
*板片帶有增壓的新型導流區設計是在板片導流區流速較大的地方采用多路通道增加壓力
*板片高強度掛口設計是在掛口處增加花紋設計,加強翻邊周圍的剛性
*板片中間部位板槽設計足把板片內部的連續波紋斷開
*板片互鎖設計是在板片的四角壓制特殊的機械互鎖結構
*板片密封墊片全部采用免粘貼搭扣形式
七
*傳熱系數高:傳熱板片上的特殊波紋設計,可使流體在極低的流速下產生強烈的湍流
*經濟性:相同換熱量的前提下
*可調整性:只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊:在相同換熱量的前提下,占用空間僅為管殼式的1/2一l/3
*易于潔洗維修
八、板式換熱器設計選型:
(1)冷、熱介質的物性參數,如酸堿度、氯根含量、粘度、密度、導熱系數、比熱等。
(2)冷、熱介質的進出口溫度。
(3)冷、熱介質的流量或其中一種的流量。
(4)冷、熱介質壓力損失要求。
(5)板式換熱器固有特性,如板片材料、密封膠墊材料等。
