三輥卷板機的基本結組成，你一定要了解哦！

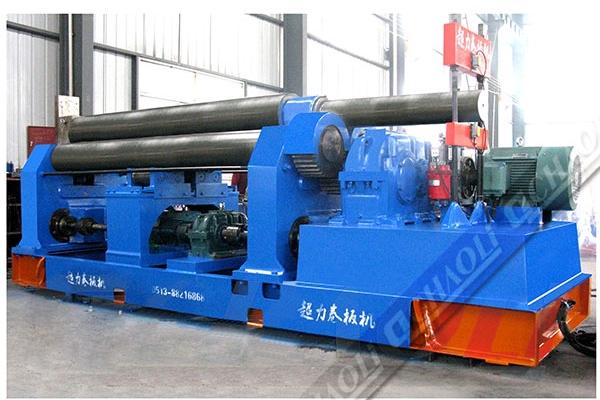

三輥卷板機的英文名稱叫做（Three Roller Bending Machine）有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱?？蓪⒔饘侔宀木沓蓤A形、弧形和一定范圍內的錐形工件。機械式三輥對稱式卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥作旋轉運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
下面我們南通超力公司給大家講解一下三輥卷板機的主要部件結構：
（1）上下輥：為卷板機的重要部件，材質為鍛制優質碳素鋼。
（2）機架：分左右機架各一件，機架上裝有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。
（3）減速機：采用ZSY280硬齒面型減速機與墊高一同安裝在槽鋼底座上。
（4）電氣部分：安裝在一個操縱箱內，便于操作。
（5）卸料裝置：裝于減速機一側用于卸料時平衡上輥；由油缸完成卸料與恢復。
（6）底座：由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。
三輥卷板機的摩擦部位需有潤滑，應定期加油，以保持機件的正常運轉。在各外露的開式齒輪和蝸輪、蝸桿的嚙合部分均涂牛油（黃油）潤滑。
以上是由南通超力公司給大家講解的關于卷板機的相關知識要點，希望對您的工作有所幫助。想要了解更多資訊，請關注公司網站：http://www.sunrisebj.cn
