堿溶液流量計

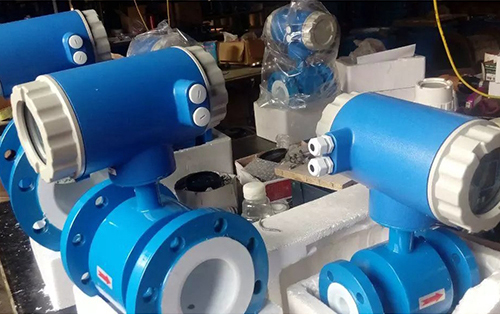

堿溶液流量計由傳感器和轉換器兩部分構成。它是基于法拉*電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。由于電磁流量計的優點諸多，因此被廣泛應用于石油、化工、化纖、冶金、輕紡、造紙、制糖、給排水、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

堿溶液流量計選型原則
被測流體必須是導電性的液體或漿液，其電導率不小于5μs/cm，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級、襯里材料、電*材料及儀表結構形式。
通徑的選擇
1．因LD電磁流量計具備150:1高范圍度，通常選擇儀表口徑與工藝管道相同。
2．若被測介質含固體顆粒，推薦的流速范圍為1～3m/s，如實際流速過大，又不便改的，可選儀表通徑大于工藝管道通徑，以適當減小流量計測量管段的流體流速，減輕顆粒對電*和襯里的磨損。
3．若工藝管道中可能有沉積物，推薦流速為2~5m/s，如實際流速過小，又不便更改工藝管道的，可選儀表通徑小于工藝管道通徑，以適當增大流量計的流體流速，避免沉積物對儀表精確度的影響。
4．在流速太小而又要求高精確度計量的，可選小于工藝管道通徑的傳感器，使流速變大，保證較高精確度。
上述2、3、4項情況，流量計上、下游須裝異徑管。異徑管中心錐角應不大于15°，且異徑管上游至少有5倍工藝管道直徑的直管段。

堿溶液流量計特點
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。

堿溶液流量計技術特性
1、測量口徑：l0mm～1200mm
2、流速范圍：0.3～l0m／s
3、導電率：≥5／μs／c
4、測量精度：土 0.5％，土 0. 2％(量程指定段)
5、機械振動頻率：≤55Hz
6、防護等級：IP65、IP67、IP68
7、防爆等級：ExdIIBT4
8、工作電源：220VAC 土 15％，24VDC 土 5％
9、功   耗：≤13W
10、現場顯示斷電保存時間：10 年
11、環境溫度：-25℃～+60 ℃
12、相對濕度：5%～95%RH
13、輸出信號：4～20mA
14、通訊接口：RS232、RS485、（通訊協議HART、Modbus可任意選擇)

堿溶液流量計工作原理

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速 V的乘積、電動勢 E（流量信號）由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電*間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于 K 為常數，勵磁電流是恒流的，故 B 也是常數，則由（1-1）式可知，體積流量 Q 與信號電壓 E 成正比，即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此，只要測量出 E 就可確定流量 Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

堿溶液流量計公稱通徑與流量范圍

堿溶液流量計電*材料的選擇

堿溶液流量計襯里材料的選擇

堿溶液流量計安裝要求

1)、安裝環境的選擇：

應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。

安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。

安裝環境應便于安裝和維護。

2)、安裝位置的選擇：

安裝位置必須保證管道內始終充滿被測液體。

選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。

被測管道內徑或周長容易測量，并且橢圓度應較小。

3)、直管段長度：

傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。

4)、 流量控制閥門和調節閥門：

流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。

流量時，通常流量控制閥門應處于全開狀態。
