LDE電磁流量計安裝規范

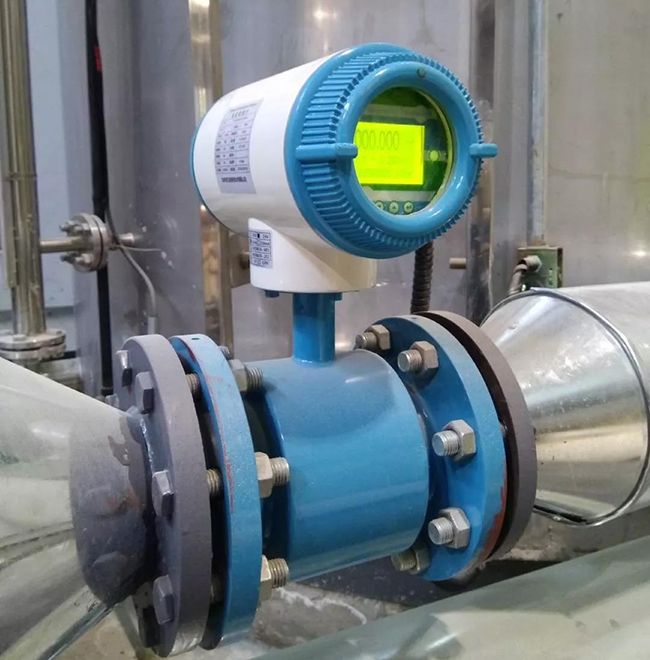

一、傳感器的安裝

1）測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；

2）盡可能避免測量管內變成負壓；

3）避免附近有大電機、大變壓器等，以免引起電磁場干擾；

4）盡可能避開周圍環境有高濃度腐蝕性氣體；

5）盡可能避免受陽光直照；



二、安裝直管段的要求

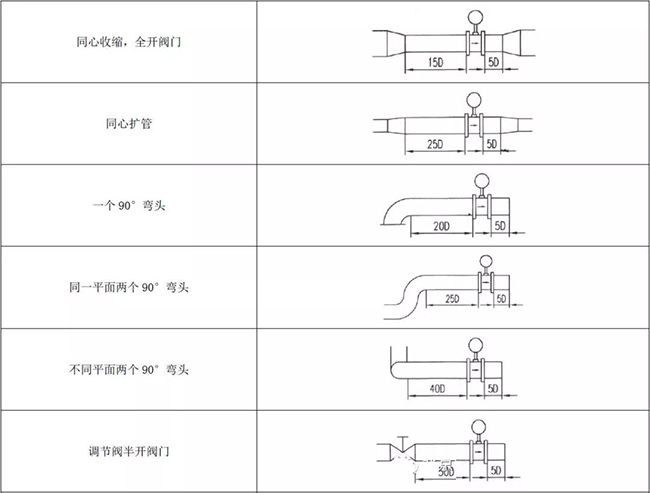

*先注意傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有夾持它的管道承重。為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。90o彎頭、T形管、同心異徑管、全開閘閥后要離傳感器進口端法蘭連接面5倍直徑（5D）長度的直管段，不同開度的閥則需要10D；下游直管段為（2～3）D；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，匯集如下圖所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。



三、安裝位置和流動方向

測量電*的軸線必須近似于水平方向；

測量管道內必須完全充滿液體；

流量計的前方*少要有5xD(D為流量計內徑)長度的直管段，后方*少要有3xD(D為流量計內徑)長度的直管段；

為方便安裝和拆卸，可在流量計后加裝管道伸縮節。流體的流動方向和流量計的箭頭方向一致；

管道內要有真空會損壞流量計的內襯，需特別注意；

在流量計附近應無強電磁場；

在流量計附近應有充裕的空間，以便安裝和維護；

若測量管道有振動，在流量計的兩邊應有固定的支座；

測量不同介質的混合液體時混合點與流量計之間的距離*少要有30×D(D為流量計內徑)長度；
