污水處理廠流量計安裝位置規范

污水處理廠流量計正確選擇安裝位置

正確地選擇安裝位置和正確安裝污水處理廠流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響污水處理廠流量計的使用壽命，甚至?xí)p壞流量計。選擇安裝位置時應注意以下問題：

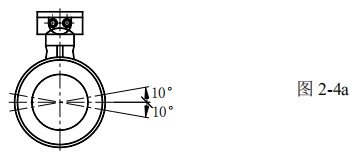

1.測量電*的軸線必須近似于水平方向（與水平線夾角一般為 10°以內）

2.測量管道內必須完全充滿液體。

3.污水處理廠流量計的前方*少要有 5×D（D 為流量計內徑）長度的直管段，后方*少要有 2×D（D為流量計內徑）長度的直管段。

4.流體的流動方向和污水處理廠流量計的箭頭方向一致。

5.管道內要有真空會損壞污水處理廠流量計的內襯，需特別注意。

6.在污水處理廠流量計附近應無強電磁場，儀表安裝場所的磁場強度應小于 400A/m（避免安裝在大型電機或變壓器等設備附近）。

7.若測量管道有振動，在污水處理廠流量計的兩邊應有固定的支座。

8.測量不同介質的混合液時，混合點與污水處理廠流量計之間的距離*少要有 30×D（D 為流量計內徑）。

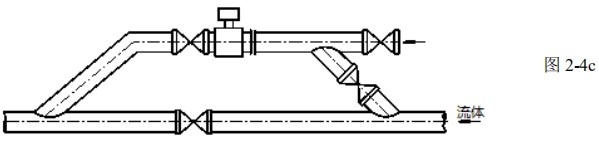

9.為方便今后污水處理廠流量計的清洗和維護，應安裝旁通管道。

10.安裝聚四氟乙烯內襯的污水處理廠流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，*好用力矩扳手。

11.儀表應避免強烈振動和過大的溫度變化，同時要防止腐蝕性液體的滴漏對儀表造成損害。

12.如果安裝地點易受陽光曝曬，應當增加遮蔽設施。

13.安裝傳感器時，應保證測量管與工藝管道同軸。對 50mm 及以下公稱通徑的傳感器，其軸線偏離不超過 2mm。DN65～DN150 其軸線偏離不超過 3mm，≥DN200 其軸線偏離不超過 4mm。

14.法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。

15.緊固儀表螺栓、螺母，其螺紋應完整無損，潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。

16.在傳感器鄰近管道進行焊接或火焰切割時，要采用隔離措施，防止襯里受熱，且必須確認儀表未通電運行，防止損壞儀表。
