橢圓齒輪流量計的結構組成

橢圓齒輪流量計又稱排量流量計，屬于容積式流量計一種，在流量儀表中是精度較高的一類，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，主要由計量室、密封機構和計數機構組成。

容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士 0.2% ，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是*常用的一種容積式流量計。

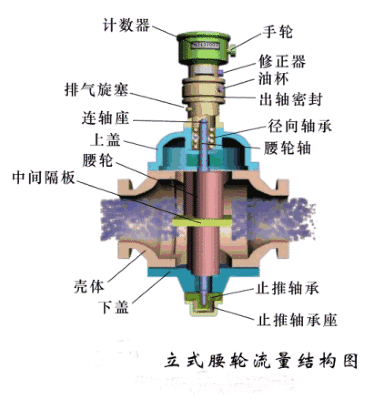

橢圓齒輪流量計的結構組成

1、計量室：儀表軀殼由鑄鐵制成，它的內腔與蓋板組成測量室。測量室內有兩根不銹鋼軸，一對橢圓齒輪就套在軸上，靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經新月形空腔計量后送到出口處，每旋轉一周，累計出四倍新月型空間的體積。橢圓齒輪與測量室內壁的間隙很小，僅幾十微米，以減少儀表的泄漏量。

2、密封機構：儀表的測量室是封閉的。小口徑流量計采用永久性磁性密封機構：由隔板將主動永久磁鐵、被動永久磁鐵分開。該結構靈敏度高，密封可靠;大口徑流量計采用聚四氟乙烯塑料作填料密封：通過調節螺母來改變彈簧的壓縮量，使密封襯墊伸張，達到密封目的。該結構比較簡單，調整方便。

3、計數機構：儀表的計數機構包括傳統輪系、傳動比調整機構和結算機構。一對橢圓齒輪旋轉的總數、以及旋轉的快慢經傳動輪系變速后傳遞給結算機構的指針及字輪，即可知道通過管道中的液體總量和瞬時流量。傳動比調整機構則用來調整修正儀表誤差。橢圓齒輪流量計是在橢圓齒輪流量計數機構中安裝上電脈沖發信器，即在橢圓齒輪流量計密封處的傳動軸上安裝了一塊帶有永久磁鐵的圓盤，新型磁敏感集成傳感器安裝在計數器上。該傳感器具有壽命長、抗干擾能力強、工作頻率寬、無火花、不怕油污和灰塵、體積小、安裝方便等優點，當磁鐵接近于它的感應面達到動作距離時，即可無接觸地產生可靠的檢測信號。
